Polycarbonaat kanaalplaat

Al vele jaren is Vink Kunststoffen specialist in de bewerking en levering van dubbelwandige polycarbonaat kanaalplaten (multiwall). Dit doen wij in de marktsegmenten als serre- en verandabouw, de bouw van lichtstraten en de constructie- en kassenbouw. Wij zijn officieel distributeur in Nederland voor het AA product Lexan Thermoclear (LTC). Daarnaast bieden wij tal van alternatieven waarmee we voor vrijwel ieder vraagstuk een passend merk/product kunnen aanbieden. Dankzij onze hoge servicegraad onderscheiden wij ons in de markt. Wij excelleren al 65 jaar in snelheid, reactietijd en kwaliteit. Wat is uw vraagstuk? Wij denken graag mee in uw grote project.
Tonen als Grouped list Lijst
Lexan Thermoclear Helder

Lexan Thermoclear Helder

Lexan Thermoclear (LT2UV) is de meerwandige kanaalplaat variant van het bekende Polycarbonaat van Sabic. Naast alle gebruikelijke voordelen van Polycarbonaat laat Thermoclear zich gemakkelijk vormen en zagen en is daardoor ook uitermate geschikt voor niet-standaard beglazingen en afscheidingswanden om bijvoorbeeld medewerkers en klanten te beschermen tegen een besmetting met het coronavirus. Let op: Mocht er bij het artikel aangegeven worden dat het niet op voorraad ligt, dan kunnen wij het altijd zagen uit een basisplaat. Je kunt ze dus gewoon bestellen en wij zorgen ervoor dat de platen op de bestelde maat snel geleverd worden.

V Artikelnr Productsoort Lengte (mm) Breedte (mm) Dikte (mm) Kleur Aantal
161088 2rs 1700 3500 2100 10 Helder
165117 2rs 1700 2500 2100 10 Helder
165119 2rs 1700 3000 2100 10 Helder
165121 2rs 1700 4000 2100 10 Helder
165122 2rs 1700 5000 2100 10 Helder
Laat alle 345 producten zien Laat 5 producten zien

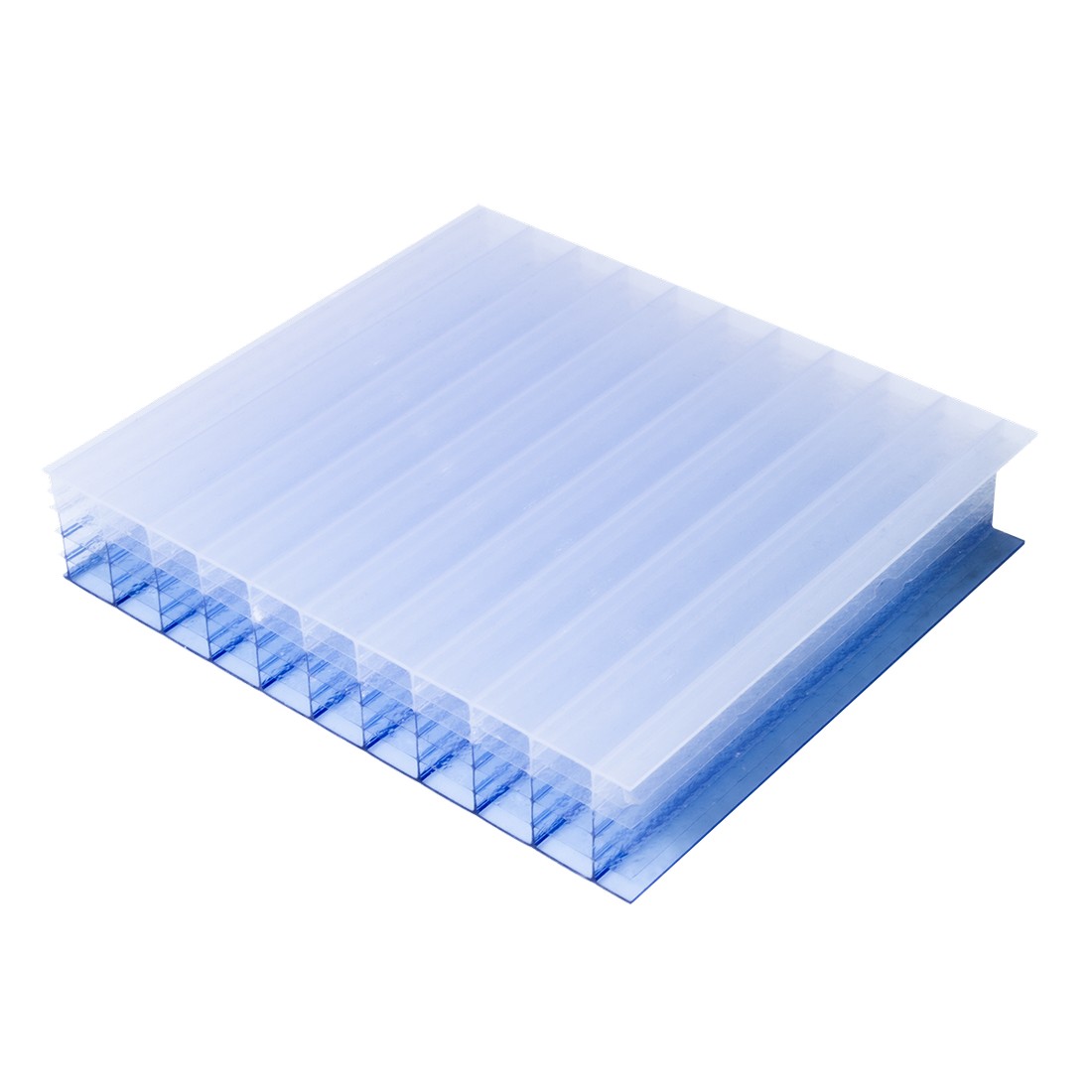

Lexan Thermoclear Opaal

Lexan Thermoclear Opaal

Lexan Thermoclear (LT2UV) is de meerwandige kanaalplaat variant van het bekende Polycarbonaat van Sabic. Naast alle gebruikelijke voordelen van Polycarbonaat laat Thermoclear zich gemakkelijk vormen en zagen en is daardoor ook uitermate geschikt voor niet-standaard beglazingen en afscheidingswanden om bijvoorbeeld medewerkers en klanten te beschermen tegen een besmetting met het coronavirus. Let op: Mocht er bij het artikel aangegeven worden dat het niet op voorraad ligt, dan kunnen wij het altijd zagen uit een basisplaat. Je kunt ze dus gewoon bestellen en wij zorgen ervoor dat de platen op de bestelde maat snel geleverd worden.

V Artikelnr Productsoort Lengte (mm) Breedte (mm) Dikte (mm) Kleur Aantal
164946 2rs 1700 2500 2100 10 Opaal
164948 2rs 1700 4000 2100 10 Opaal
164950 2rs 1700 5000 2100 10 Opaal
164952 2rs 1700 6000 2100 10 Opaal
164953 2rs 1700 7000 2100 10 Opaal
Laat alle 317 producten zien Laat 5 producten zien
Lexan Thermoclear Brons

Lexan Thermoclear Brons

Lexan Thermoclear (LT2UV) is de meerwandige kanaalplaat variant van het bekende Polycarbonaat van Sabic. Naast alle gebruikelijke voordelen van polycarbonaat laat Thermoclear zich gemakkelijk vormen en zagen en is daardoor ook uitermate geschikt voor niet-standaard beglazingen en afscheidingswanden. Klik op onderstaande button om ons assortiment Vario profielen te bekijken.

V Artikelnr Productsoort Lengte (mm) Breedte (mm) Dikte (mm) Kleur Aantal
192289 3ts 2700 7000 2100 16 Brons

Meer artikelen aan het laden...

Diktes polycarbonaat kanaalplaat

De kanaalplaten hebben wij in een aantal diktes beschikbaar. Dit is wel afhankelijk van het type kanaalplaat u besteld. Zo hebben wij Lexan Thermoclear helder in de diktes: 6, 8, 10, 16, 25, 32 millimeter. Lexan Thermoclear opaal is beschikbaar in: 8, 10, 16, 25 en 32 millimeter. Lexan Thermoclear brons hebben wij enkel in de dikte 16 millimeter. Arcoplus crystal helder in 40 millimeter dikte en ArcoPlus opaal ook in 40 millimeter dikte.

Selectie van plaatdikte voor vlakke en gebogen beglazingen

Het kiezen van de juiste plaatdikte van polycarbonaat kanaalplaten is afhankelijk van de toepassing. Gaat het om vlakke of gebogen platen? Bij toepassingen voor gebogen beglazing zoals bij lichtkoepels is het ook van belang om platen altijd in de lengte te buigen, nooit in de breedte. Daarnaast moet je goed kijken naar de belastbaarheid van het materiaal.

Verschillende typen kanaalstructuur polycarbonaat kanaalplaatVerschillende typen kanaalstructuur polycarbonaat kanaalplaat

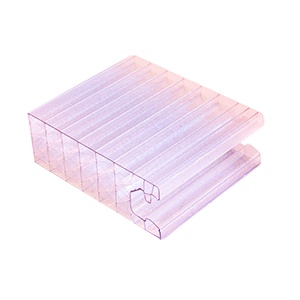

Verschillende typen kanaalstructuur

We kennen een aantal verschillende kanaal structuren, namelijk:

  • 2RS – 2 wandige kanaalstructuur (tunnelvorming)
  • 5RS – 5 wandige kanaalstructuur (tunnelvorming)
  • 3TS – 3 wandige kanaalstructuur (tunnelvorming)
  • 5X – 5 wandige x-structuur

Voordeel van de kanaalstructuur is dat deze een vrij rustige doorkijk heeft. De X-structuur plaat heeft een hoge stijfheid.

Wij hebben standaard Lexan thermoclear (multiwall) platen die tweezijdig UV bestendig zijn. Dit heeft vrijwel niemand in de markt. Het voordeel van deze tweezijdige UV bestendigheid is, dat we ook de plaat bestendig maken tegen weerkaatsend UV. Daarnaast kan de plaat nooit ‘’verkeerd’’ om geïnstalleerd worden.

Project Lexan Thermoclear Dripgard platen

In samenwerking met kunststof leverancier SABIC & onderaannemer Batist kassenbouw is er in 2020 en 2021 in totaal aan 25.695 m2 (69.376 kg) LEXAN ™ THERMOCLEAR ™ Dripgard platen geleverd aan opdrachtgever V.D.E. Plant uit Woubrugge. Bekijk de drone video. Dit familiebedrijf levert sinds 1948 tropische planten voor consumenten in huis.

Lees de hele case hier.


Doelgroep

De doelgroep van polycarbonaat kanaalplaten omvat het volgende: bouwmateriaalhandel, kunststofhandel, bouwbedrijven, aannemers, bouwhandel, bouwmarkt, dakspecialist en alles daaromheen dat zich bezighoudt met lichtkoepels, kassenbouw, veranda of serre-bouw, volièrebouw, systeem of constructies, lichtstraten.

Vanuit Vink richten wij ons expliciet niet op particulieren. Deze doelgroep verwijzen we graag naar een bouwmarkt of webshop.

Wij zijn met name gespecialiseerd in het begeleiden van grote projecten. Zo hebben wij enkele jaren geleden bijvoorbeeld de kanaalplaten mogen leveren voor het dak van de Amsterdam Arena.

Veelzijdigheid

polycarbonaat kanaalplaat is een unieke technische thermoplast dat over een hoog niveau beschikt van mechanische, optische en thermische eigenschappen. De veelzijdigheid van dit materiaal maakt het tot een geschikte kandidaat voor veel technische toepassingen. Wanneer het is geëxtrudeerd in plaatvorm, is dit materiaal een uitstekende kandidaat zijn voor een breed scala aan beglazingstoepassingen dankzij de uitstekende optische en slagvastheid.

We hebben een polycarbonaat kanaalplaat in ons assortiment, genaamd Lexan Thermoclear, dat een uitstekend saldo kan bieden van licht van gewicht, hoge slagvastheid en stijfheid, uitstekende thermische isolatie, UV en vlam weerstand en langdurige lichttransmissie voor diverse toepassingen.

Toepassingen

kanaalplaat dak amsterdam arenakanaalplaat dak amsterdam arena

Technische eigenschappen polycarbonaat kanaalplaat

Temperatuursbestendigheid

In gebieden met intense zonnestraling en waar bij hoge energie absorberende getinte beglazing is geïnstalleerd, kan de warmteopbouw van de beglazing aanzienlijk zijn. Uit onderzoek bij verschillende projecten in heel Europa blijkt dat Lexan Thermoclear platen oppervlaktetemperaturen van 100° C kunnen weerstaan.

Dimensionale stabiliteit

Polycarbonaat kanaalplaten worden gekenmerkt door het uitstekende behoud van slagvastheid en stijfheid bij verhoogde temperaturen, zelfs over een langere periode. Lexan Thermoclear b.v. behoudt wel 85% van zijn buiging bij kamertemperatuur modulus bij 80 ° C.

Brandprestaties polycarbonaat kanaalplaat

De meerwandige structuur van Polycarbonaat kanaalplaten bieden aanzienlijke voordelen waar thermische isolatie een belangrijke overweging is. De holle vorm zorgt voor uitstekend isolatiekarakteristieken met warmteverliezen aanzienlijk lager dan enkelwandige beglazingsmaterialen. Warmteverlies is normaal aangeduid als de U-waarde, wat de hoeveelheid energie is overgedragen via een materiaal per vierkante meter beglazing oppervlakte en per graad temperatuurverschil. Het wordt uitgedrukt in termen van W / m2 K.

Polycarbonaat kanaalplaten hebben goede brandgedragkenmerken, en krijgt hoge beoordelingen in verschillende grote Europese brandtests inclusief EN13501.

Slagvastheid polycarbonaat kanaalplaat

Stel polycarbonaat LEXAN™ op de proef met een variatie aan impact testen en je ziet de gevolgen voor de slagvastheid. In de video zie je testen met een hamer en een valkogel waarbij er vergeleken wordt met polycarbonaat LEXAN™ plaat, een acrylaat plaat en standaard veiligheidsglas. De vrijwel onbreekbare LEXAN™ polycarbonaatplaat met zijn uitstekende slagvastheid en hoge optische kwaliteit is een perfecte kandidaat voor een breed scala aan bouw- en constructietoepassingen, speciale beglazing en openbaar vervoer.

Geluidsisolatie



De geluidsisolerende eigenschappen van polycarbonaat kanaalplaat ofwel multiwall zijn grotendeels vooraf bepaald door zijn stijfheid, massa en fysieke constructie. Uiteraard geldt hoe dikker de plaat hoe meer geluidsreductie er behaald kan worden. Ook de structuur heeft hier een belangrijk aandeel in.

Bekijk het maximaal haalbare geluidstransmissieklasse per dikte van Lexan Thermoclear plaat rechterzijde (volgens DIN 52210-75).

Dikte (mm) Gewicht Structuur Geluidsreductie (dB)
4,5 1 2RS 15
6 1,3 2RS 17
8 1,5 2RS 17
10 1,7 2RS 19
16 2,7 3TS 18
20 2,8 9X 18
25 3,4 5X 21
32 3,8 5X 21
40 4,3 5X 22

Gewicht polycarbonaat kanaalplaat

Polycarbonaat kanaalplaat is een uitstekende vervanging voor de meer traditionele beglazingsmaterialen. Het is veilig en makkelijk hanteren, snijden en installeren en is vrijwel onbreekbaar.

Het licht gewicht biedt aanzienlijke besparingen op het gebied van transport, behandeling en installatie. In vergelijking met 6 mm bedraad glas, biedt 10 mm Lexan Thermoclear plaat gewicht besparingen van meer dan 85%.

Lexan Thermoclear plaat is in veel toepassingen getoond waaraan de lichtheid en het gebruiksgemak hebben bijgedragen aanzienlijke besparingen op de totale installatiekosten.

Dikte in milimeters (mm) Gewicht (kg/m2)
4,5 1,00
6 1,30
8 1,50
10 1,70 - 1,75
16 2,50 - 2,70
20 2,80 - 3,20
25 3,00 - 3,40
32 3,80
40 4,30

Polycarbonaat kanaalplaat voor bouwtoepassingen

Voorinstallatie van polycarbonaat kanaalplaat

Het beglazen met polycarbonaat kanaalplaat ofwel Lexan Thermoclear moet worden beschouwd als een afwerkingsoperatie en derhalve als de laatste stap in de voltooing van een toepassing. Omdat Lexan Thermoclear plaatmaterialen een grotere linieare uitzettingscoëfficiënt hebben dan traditionele beglazingsmaterialen, moet men er bij de installatie op letten dat het materiaal vrij kan uitzetten om doorbuigen en interne thermische spanningen te voorkomen.

Wat heb je nodig voor de montage van de kanaalplaten?

Bij de montage dient u rekening te houden een aantal materialen. Zo heeft u Vario, tape, profielen, constructiemateriaal (hout of aluminium). We hebben een speciaal assortiment met het hoogwaardige Vario systeem. Hier bieden we ook Vario profielen, tape, schroeven en een gootprofielsysteem aan.


Opslag van polycarbonaat kanaalplaten

Lexan Thermoclear (polycarbonaat kanaalplaat) moet opgeslagen worden op een plek waar het plaatmateriaal beschut wordt tegen weersinvloeden als zon en regen. Lexan Thermoclear plaatmaterialen moeten horizontaal gestapeld worden. Indien ze van verschillende lengten zijn, de langste platen onder plaatsen om doorbuigen te voorkomen. De platen moeten worden gedragen op houten bielzen. Zorg er voor dat niemand over de platen kan lopen en/of rijden.

Hanteren van kanaalplaat tijdens opslag

Zoals bij alle beglazingsmaterialen moet men erop letten dat Lexan
Thermoclear (kanaalplaat) plaatmaterialen met zorg behandeld en vervoerd worden om krassen en beschadigingen aan de randen te voorkomen. Iedere plaat is op de volgende wijze verpakt om dit risico tot een minimum te beperken.

• De bovenzijde is bedekt met een bedrukte beschermfolie. Voor LTC VEN, LTC SC en LTD is dit de UV beschermde zijde die naar buiten moet worden geinstalleerd.

• De bovenzijde is bedekt met een bedrukte beschermfolie. Voor LTC VEN, LTC SC en LTD is dit de UV beschermde zijde die naar buiten moet worden geinstalleerd.

• De benedenzijde wordt beschermd door een onbedruke witte beschermfolie

• De randen hebben een gekleurde beschermtape: blauw voor LTC, geel voor LTC Plus en groen voor LTD.

• De platen moeten in de verpakking blijven tot ze verwerkt worden.

Hanteren van kanaalplaat tijdens opslagHanteren van kanaalplaat tijdens opslag
Mag je staan of lopen op een kanaalplaat dak?Mag je staan of lopen op een kanaalplaat dak?

Mag je staan of lopen op een kanaalplaat dak?

Men mag de dakcontructies van Lexan Thermoclear (polycarbonaat kanaalplaat) nooit gebruiken om overheen te lopen, noch tijdens de installatie noch tijdens het schoonmaken. Er moet altijd een tijdelijke houten plank over de dakdragers gebruikt worden, anders kunnen de kanalen in de plaat beschadigen.

De dakconstructie van een veranda of serre kan 75 tot 90 kg per m² dragen.


Bewerkingsinformatie

Zagen van polycarbonaat kanaalplaat (Lexan Thermoclear)

Lexan Themoclear plaatmaterialen kunnen op simpele en preciese wijze worden verzaagd met standaard werkplaatsapparatuur, d.w.z. met gewone cirkel-, hand- en lintzagen. Zaagsel moet met schone perslucht uit de zaaggleuven en kanalen worden geblazen. Indien u een cirkelzaag gebruik, dient deze voorzien te zijn van fijngetande bladen. Indien hand-of electrische lintzagen worden gebruikt, moet het materiaal op de werktafel worden vastgezet om ongewenste trillingen te voorkomen. Men mag de beschermfolie niet verwijderen, dit om krassen op het oppervlak te voorkomen. Als de zaagoperatie voltooid is dient te worden gecontroleerd of de randen van het Lexan Thermoclear plaatmateriaal vrij zijn van inkepingen en zaagselophopingen. Lexan Thermoclear met dunnere wanden (10 mm) kan met een mes gesneden worden. Het is echter wel belangrijk dat het mes goed scherp is.

Boren van polycarbonaat kanaalplaat (Lexan Thermoclear)

Gaten moeten worden geboord met een hand- of electrische boormachine m.b.v. een metaalboor. Tijdens het boren moet de plaat direct onder de boor gesteund worden om trillingen te voorkomen. Schone boorgaten zijn gemakkelijk te verkrijgen. Het is af te raden om koelvloeistoffen (oliën) te gebruiken.
