ECTFE - Ethyleen ChloorTriFluor Ethyleen

Fluorhoudende kunststof

Monster aanvragen

Het grote voordeel van ECTFE is niet alleen de goede diffusieweerstand of het ruime werktemperatuurbereik, maar bovenal de uitstekende chemische bestendigheid. ECTFE kan gebruikt worden in de nabijheid van bijtende natronloog of potasoplossing.

Bovendien is ECTFE goed bestand tegen oxidatiezuren met een hoge concentratie zoals zwavelzuur (> 97%) en salpeterzuur (100%) en chloorverbindingen zoals chloordioxide en natriumhypochloriet.


Unieke kenmerken

  • Goed lasbaar via infra rood techniek
  • Uitstekende UV bestendigheid
  • Uitstekende chemische eigenschappen
  • Uitstekende mechanische eigenschappen
  • Vlamdovend en levensmiddelen geschikt
  • Lage gas- en vloeistofdoorlaatbaarheid

Bewerkingsmogelijkheden

  • Lassen
  • Verspanend bewerken
  • Waterstraal snijden
  • Laserstraal snijden
  • Lijmen
  • Warme buiging
  • Koud zetten
  • Thermische vormen
  • Ja
  • Nee
  • Niet in alle gevallen

ECTFE in onze webshop

Staven Staven
ECTFE platen Platen
Platen icoon Folie

Info per segment

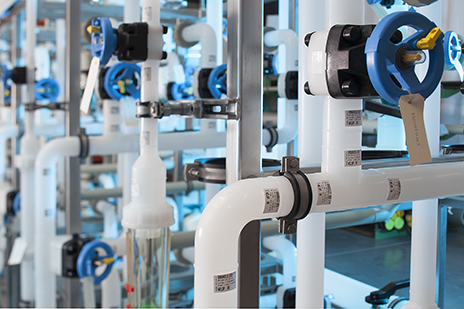

ECTFE leidingsystemen

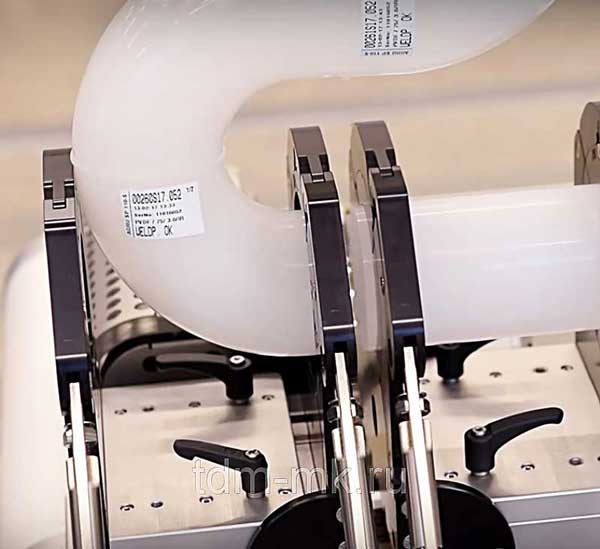

Het programma ECTFE leidingsystemen van Vink bestaat uit ECTFE buizen, ECTFE fittingen, ECTFE membraanafsluiters, ECTFE platen en ECTFE staven. ECTFE kan uitstekend worden gelast door middel van draadlassen, extrusielassen, stomplassen, moflassen en infrarood lassen (rilarm en rilloos).

Vink is uniek met haar uitgebreide leveringsprogramma in het thermoplastische fluorpolymeer ECTFE, ook wel bekend onder de naam ‘Halar’. ECTFE wordt primair ingezet in de chemische-, halfgeleider-, photovoltaic-pharma- en petrochemische industrie bij o.a. de volgende applicaties.

Toepassingen

  • Bekleding van tanks
  • Warmtewisselaars
  • Transport van afvalwater
  • Chemische voedingssystemen
  • Proceslijnen
  • Ultrapuur watersystemen
  • Dubbelwandige leidingsystemen
  • Zwavelzuur injectieleidingen
  • Ventilatieleidingen voor agressieve uitlaatlucht
  • Warmetewisselaars voor agressieve media
  • Corrosiebescherming

Voorbeeld

ECTFE Leidingsystemen

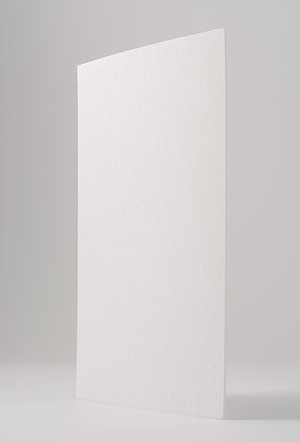

ECTFE Technische Kunststoffen

ECTFE is een fluorhoudende kunststof en combineert goede chemische bestendigheid met een breed temperatuurbereik.

Het is goed toepasbaar in basische milieus (alkali’s) omdat, in tegenstelling tot polyvinylideen fluoriden, de chemische bestendigheid van ethyleen chloortrifluor ethyleen minder temperatuursafhankelijk is.

ECTFE heeft een lage gas- en vloeistofdoorlaatbaarheid, het is taai, slagvast en heeft een relatief lage uitzettingscoëfficiënt. ECTFE is goed bestand tegen UV straling, vlamdovend en geschikt voor direct contact met levensmiddelen.



Toepassingen

  • Voedingsmiddelen industrie
  • Chemische industrie
  • Wastorens, reactoren
  • Roerwerken, warmtewisselaars
  • Binnenvoering van chemietanks

Voorbeeld

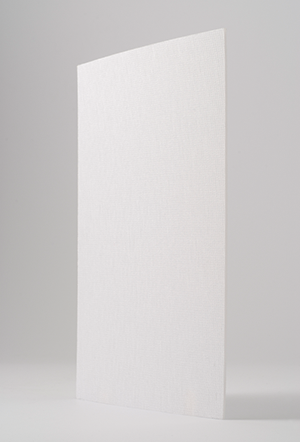

ECTFE Technische Kunststoffen

Technische informatie

Algemeen
Omschrijving Norm Eenheid Waarde
Soortelijke massa ISO 1183 g/cm³ 1,69
Vochtopname bij normaal klimaat - % 0,02
Brandgedrag DIN 4102 - B 1
Specifieke warmtecapaciteit - Kj/Kg°C -
Mechanisch
Omschrijving Norm Eenheid Waarde
Treksterkte DIN 53455 N/mm 31
Rek tot breuk DIN 53455 % 125
E-Modulus DIN 53457 (23 °C) N/mm²  1700
Buigsterkte DIN 53452 N/mm²  43
Slagsterkte DIN 53453 (23 °C) Charpy -
Shore of kogeldruk hardheid - Shore °D 75
Wrijvingscoëfficiënt - - -
Elektrisch
Omschrijving Norm Eenheid Waarde
Relatieve elektrische constante DIN 53485 (100Hz) 100 Hz 2,6
Diëlektrische verliesfactor DIN 53483 (100Hz) tan (..x10-³ 0,003
Specifieke weerstand DIN 53482 16 Ω cm 10
Oppervlakte weerstand DIN 53482 13 Ω 10
Kruipstroomvastheid DIN 53480 KC -
Doorslagspanning DIN 53481 kV/mm 40
Thermisch
Omschrijving Norm Eenheid Waarde
Kristallijn smeltpunt - °C 240
Warmte geleidbaarheid DIN 52162 W/m°K 0,15
Lineaire uitzettingscoëfficiënt DIN 53762 mm/m°C 0,05
Gebruikstemperatuur lange termijn onbelast - °C -76 / 170
Maximale gebruikstemperatuur korte termijn - °C 180
Hitte vormbestendigheid Din 53461 °C -
Temperatuurbereik
Minimum temperatuur Maximum temperatuur
 -76°C  +160°C
