CPI Schaalmodel

Gebruikt: PMMA helder

Toepassing

CPI schaalmodel

Marktsegment

Apparatenbouw

Product

PMMA helder

Jaar

2021

Type toepassing

Olie-Waterafscheider

Klant / uitvoerder

Pielkenrood

Meer informatie over PMMA helder voor jouw toepassing?
Onze specialist Rik helpt je graag verder!
Rik

Meer informatie

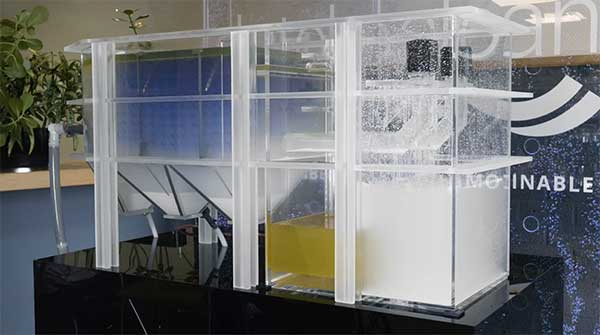

Dit betreft een schaalmodel van een CPI, wat staat voor Corrugated Plate Interceptor. CPI’s zijn olie-waterafscheiders die voorzien zijn van een platenpakket voor optimale scheiding. Oliedruppels zijn lichter dan water, waardoor ze na scheiding in het platenpakket komen opdrijven en een olielaag in de CPI vormen. Met een pomp of door middel van zwaartekracht wordt deze olielaag afgevoerd. Bij heel veel CPI-ontwerpen wordt er echter geen rekening gehouden met het feit dat er ook zwaardere deeltjes worden afgescheiden. Deze bezinken na de scheiding in het platenpakket naar de bodem van de CPI. De langzaam ophopende deeltjes veroorzaken uiteindelijk verstopping van de gehele separator. Vandaar dat Pielkenrood, op grond van 60 jaar ervaring, net zoveel aandacht besteedt aan de scheiding en verwijdering van vaste deeltjes als aan de scheiding en de afvoer van olie. Hiervoor zijn de trechters aan de onderzijde ontwikkeld om ook deze vaste deeltjes weg te voeren.

Ontwikkeling en ontwerp installatie: Pielkenrood
Interne delen gemaakt door: Marant Kunststoffen
Model gebouwd door: Vromans design
